潜油电泵系统

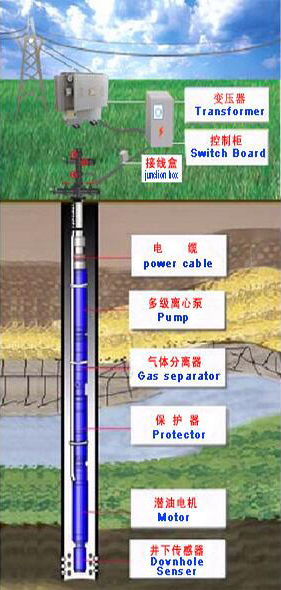

　　潜水电泵系统由地面设备、电力传输和井下机组三大部分组成。
　　地面设备包括变压器、控制柜（变频柜）、接线盒等。电力传输由动力电缆、引接电缆等组成。
　　井下机组由潜水电机、保护器、分离器（或吸入口）和多级离心泵组成。根据需要，一般井下还要安装扶正器、单流阀、泄流阀、传感器等装置。

　　为适应不同生产套管的水井，潜水电泵系统被设计成不同的规格系列，可应用于5”、 51/2”、 7”、85/8”、 9 5/8”以上等生产套管。

　　 排量： 30—2800m3/d(200-17500BPD)
　　 扬程：＜3800m (12460FT)

深井潜水泵结构
